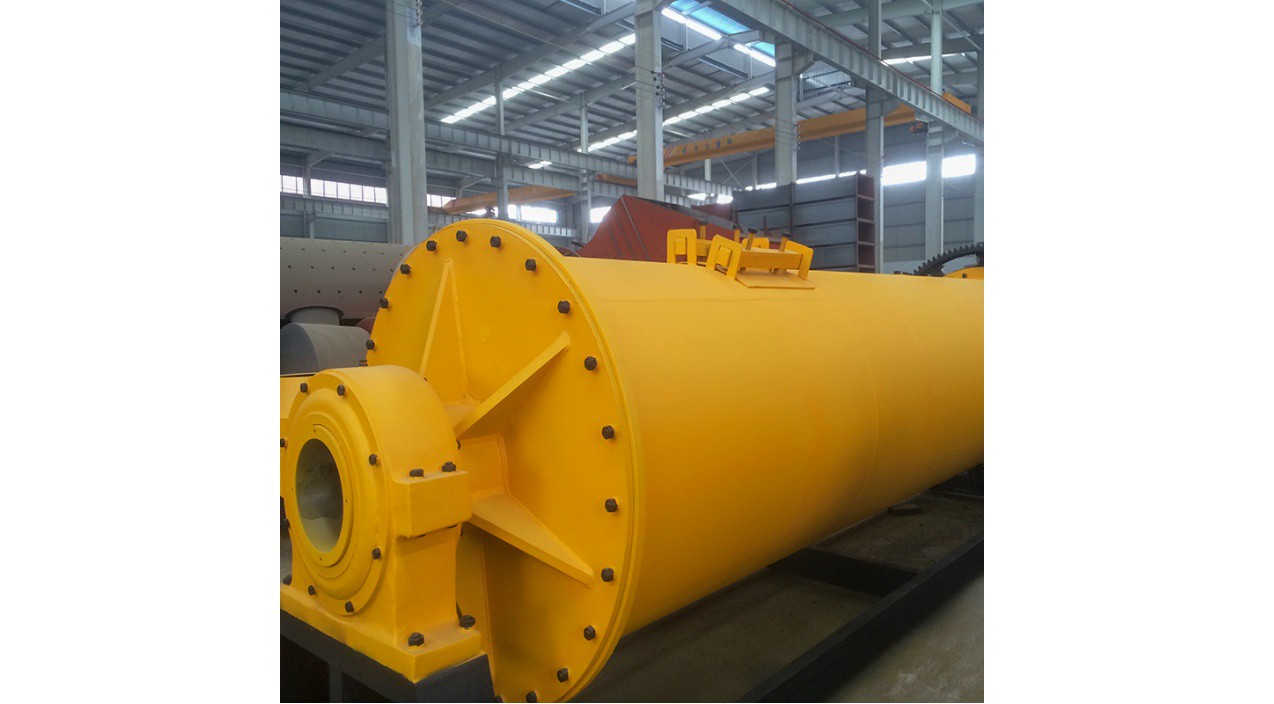

溢流型球磨機

產量

0.65-2t/h-108-615t/h

裝球量

1.5t-338t

規格型號

Φ900*1800-Ф5500×8500

適用物料

適用于粉磨各種礦石及其它物料

在線留言在線咨詢

PRODUCT

產品簡介

溢流型球磨機主要由筒體、端蓋、主軸承、中空軸頸、傳動齒輪和給礦器等部分組成。其筒體是用厚達15-36MM的鋼板焊接而成，其耐磨度非常高。因而被廣泛用于、水泥、硅酸鹽制品、選礦、建材、化工等行業。主要是對各礦石和其它磨性物料進行干式或濕式粉磨。

溢流型球磨機工作原理

主軸承是溢流型球磨機的一個關鍵部件，必須充分重視其潤滑，一般采用稀油集中循環潤滑，油流經泵分四路壓入主軸承和傳動軸承中，然后排到軸承底部的排油管道，再流回油箱。對中、小型球磨機，則有采用油環自動潤滑、油杯滴油潤滑或者采用固體潤滑劑等方式。有的選礦廠設置有斷油自動報警裝置，以保證潤滑的可靠性。溢流型球磨機通過兩端的中空軸支承在主軸承上，兩個中空軸對頸中，有一個可以在主軸承上軸向伸縮，另一個是固定的。由于球磨機的齒輪傳動會產生向力，在設計時使一個中空軸頸帶有兩個凸肩，凸肩之間的距離恰好等于軸瓦的長度，從而防止發生軸向運動。另一個中空軸頸不帶凸肩，其長度大于軸瓦長度給5-25mm,當筒體受熱而伸長或由于載荷使筒體撓曲時，可以在一定范圍內自由伸縮。

溢流型球磨機性能特點

1、溢流型球磨機筒體的內鑲有用耐磨材料制成的，從而加強耐磨度，延長使用壽命；并且該可提供鼓形給料器和聯合給料器兩種供選擇，滿足不同用戶的要求。

2、溢流型球磨機將滾動軸承代替軸瓦滑動軸承，節能10%-20%；另外，該機還配置整體式大盤，縮短安裝時間，降低了安裝要求。

3、該機的軸承潤滑可分為手動和電動潤滑泵供選擇，可實現潤滑自動化操作；齒輪潤滑方式有油脂潤滑、油浴潤滑和油霧潤滑供選擇，滿足不同工況需求。

PRODUCT

產品優勢

1. 耐磨內襯與靈活給料方式筒體內嵌耐磨材料，顯著增強耐磨性能，延長設備使用壽命；同時提供鼓形給料器和聯合給料器兩種選項，滿足不同用戶的工藝需求。

2. 滾動軸承設計，節能顯著采用滾動軸承替代傳統軸瓦滑動軸承，有效降低摩擦損耗，節能幅度達10%~20%，大幅降低運行成本。

3. 整體式大盤結構，安裝便捷配置整體式大盤，縮短現場安裝時間，降低對安裝基礎的要求，便于快速投產。

4. 多樣化潤滑方案，適應復雜工況軸承潤滑可選手動或電動潤滑泵，支持自動化操作；齒輪潤滑提供油脂潤滑、油浴潤滑及油霧潤滑三種方式，靈活適應不同工況需求，確保設備穩定運行。

PRODUCT

技術參數

規格型號	筒體轉速（r/min）	裝球量	進料力度	出料力度	產量（t/h）	電機功率
Ф900×1800	36-38	1.5	≤20	0.075-0.89	0.65-2	18.5
Ф900×3000	36	2.7	≤20	0.075-0.89	1.1-3.5	22
Ф1200×2400	36	3	≤25	0.075-0.4	1.5-4.8	30
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37
Ф1200×4500	32.4	5	≤25	0.074-0.4	1.6-5.8	55
Ф1500×3000	29.7	7.5	≤25	0.074-0.4	2-5	75
Ф1500×4500	27	11	≤25	0.074-0.4	3-6	110
Ф1500×5700	28	12	≤25	0.074-0.4	3.5-6	130
Ф1800×3000	25.4	11	≤25	0.074-0.4	4-10	130
Ф1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155
Ф1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210
Ф1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245
Ф2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	155
Ф2100×4500	23.7	24	≤25	0.074-0.4	8-43	245
Ф2100×7000	23.7	26	≤25	0.074-0.4	8-48	280
Ф2200×4500	21.5	35	≤25	0.074-0.4	9-45	280
Ф2200×6500	21.7	35	≤25	0.074-0.4	14-26	280
Ф2200×7000	21.7	35	≤25	0.074-0.4	15-28	380
Ф2200×7500	21.7	35	≤25	0.074-0.4	15-30	380
Ф2400×3000	21	23	≤25	0.074-0.4	7-50	245
Ф2400×4500	21	30	≤25	0.074-0.4	8.5-60	320
Ф2700×4000	20.7	40	≤25	0.074-0.4	12-80	380
Ф2700×4500	20.7	48	≤25	0.074-0.4	12-90	480
Ф3200×4500	18	65	≤25	0.074-0.4	按工藝條件定	800
Ф3600×4500	17	90	≤25	0.074-0.4	按工藝條件定	850
Ф3600×6000	17	110	≤25	0.074-0.4	按工藝條件定	1250
Ф3600×8500	18	131	≤25	0.074-0.4	45.8-256	1800
Ф4000×5000	16.9	121	≤25	0.074-0.4	45-208	1500
Ф4000×6000	16.9	146	≤25	0.074-0.4	65-248	1600
Ф4000×6700	16.9	149	≤25	0.074-0.4	45-252	1800
Ф4500×6400	15.6	172	≤25	0.074-0.4	54-306	2000
Ф5030×6400	14.4	216	≤25	0.074-0.4	68-386	2500
Ф5030×8300	14.4	226	≤25	0.074-0.4	88-500	3300
Ф5500×8500	13.8	338	≤25	0.074-0.4	108-615	4500
